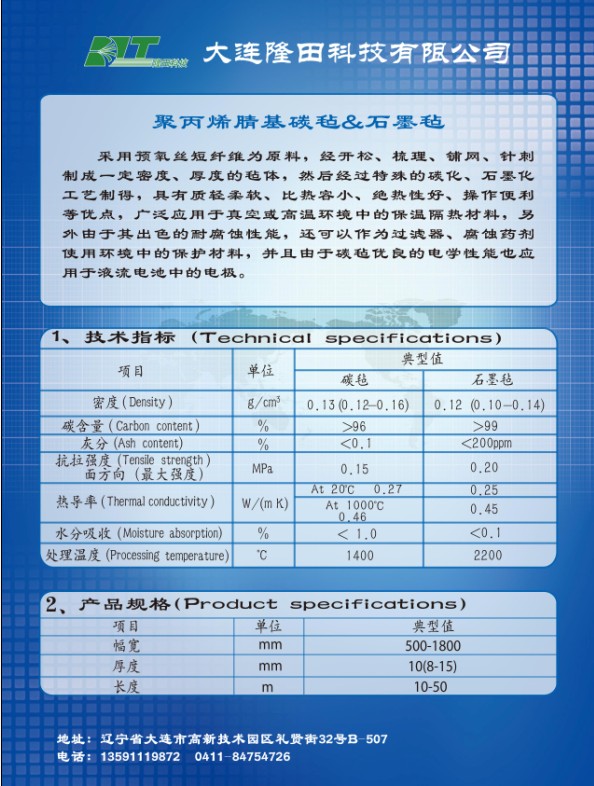

采用預氧絲短纖維為原料，經(jīng)開松、梳理、鋪網(wǎng)、針刺制成一定密度、厚度的氈體，然后經(jīng)過特殊的碳化、石墨化工藝制得，具有質(zhì)輕柔軟、比熱容小、絕熱性好、操作便利等優(yōu)點，廣泛應用于真空或高溫環(huán)境中的保溫隔熱材料，另外由于其出色的耐腐蝕性能，還可以作為過濾器、腐蝕藥劑使用環(huán)境中的保護材料，并且由于碳氈優(yōu)良的電學性能也應用于液流電池中的電極。
1、技術指標（Technical specifications）
項目 | 單位 | 典型值 | |
碳氈 | 石墨氈 | ||
密度（Density） | g/cm3 | 0.13（0.12-0.16） | 0.12（0.10-0.14） |
碳含量（Carbon content） | % | ＞96 | >99 |
灰分（Ash content） | % | <0.1 | <200ppm |
抗拉強度（Tensile strength） 面方向（最大強度） | MPa | 0.15 | 0.20 |
熱導率（Thermal conductivity） | W/(m·K) | At 20℃ 0.27 | 0.25 |
At 1000℃ 0.46 | 0.45 | ||
水分吸收（Moisture absorption） | % | < 1.0 | <0.1 |
處理溫度（Processing temperature） | ℃ | 1400 | 2000 |
2、產(chǎn)品規(guī)格（Product specifications）
預氧氈規(guī)格 | ||
項目 | 單位 | 典型值 |
幅寬 | mm | 500-1800 |
厚度 | mm | 10（8-15） |
長度 | m | 10-50 |
